클로소이드 찾기(Calculating clothoid)

1. 개요(Summary)
• 원과 원 또는 원과 선 사이에 그려질 수 있는 최적의 A값을 찾아서 클로소이드를 그리는 기능(This function can calculate a clothoid optimized with A parameter between a circle and a circle or between a circle and a line.)
• 사용자가 진행방향을 결정하면 2개의 객체 사이를 연결할 수 있는 최적의 클로소이드를 찾는다.(If the user specifies a direction and it calculates the optimized clothoid between two objects.)
• 객체를 이동하면 실시간으로 최적의 클로소이드로 재계산 된다.(If the object is moved, the clothoid is calculated realtime.)
2. Element 그리기 명령 실행
1. Command : CreateElementControlCenter
2. Clothoid탭 선택 (Select the clothoid tab.)



Element 그리기 창

3. 단위 클로소이드 찾기(Calculating a unit-clothoid.)




1. Calculate Clothoid 버튼 클릭(Click the [Calculate Clothoid] button.)

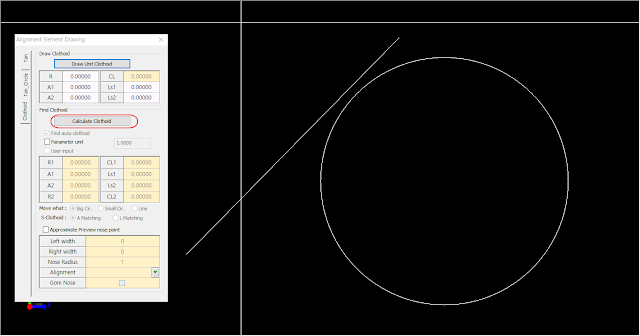

Calculate Clothoid 버튼 클릭

2. 선 선택(Select a line.)
3. 원 선택(Select a circle.)
4. 선과 원 사이에서 단위 클로소이드 자동 계산(The unit-clothoid between a line and a circle automatically calculated .)
5. 스크린 샷(Screenshot)



단위클로소이드 찾기(1 : 선 선택, 2 : 원 선택)

4. 난형 클로소이드 찾기(Calculating a ovalness clothoid.)


1. Calculate Clothoid 버튼 클릭(Click the [Calculate Clothoid] button.)
2. 원1 선택(Select a circle1.)
3. 원2 선택(Select a circle2.)
4. 원과 원 사이에서 난형 클로소이드를 자동 계산(The ovalness clothoid between a circle and a circle automatically calculated.)
5. 스크린 샷(Screenshot)



난형 클로소이드 찾기(1 : 큰 원 선택, 2 : 작은 원 선택)

5. S 클로소이드 찾기(Calculating a s-clothoid.)


1. Calculate Clothoid 버튼 클릭(Click the [Calculate Clothoid] button.)
2. 원1 선택(Select a circle1.)
3. 원2 선택(Select a circle2.)
4. 원과 원 사이에서 S 클로소이드를 자동 계산(The s-clothoid between a circle and a circle automatically calculated.)
5. 스크린 샷(Screenshot)



S 클로소이드 찾기(1 : 큰 원 선택, 2 : 작은 원 선택)

6. 복합난형 클로소이드 찾기(Calculating a compound ovalness clothoid.)


1. Calculate Clothoid 버튼 클릭(Click the [Calculate Clothoid] button.)
2. 원1 선택(Select a circle1.)
3. 원2 선택(Select a circle2.)
4. 원과 원사이에서 복합난형 클로소이드를 자동 계산(The compound ovalness clothoid between a circle and a circle automatically calculated.)
5. 스크린  샷(Screenshot)



복합 난형 클로소이드 찾기(1 : 큰 원 선택, 2 : 작은 원 선택)

-----------------------------------------------------------
