분리 선형 입력하기

"분리 선형을 쉽게 입력하는 방법이 BimRoad에 있습니다."

분리 선형의 시점 / 종점의 위치를 자동으로 잡아 줍니다.
첫번째 IP와 마지막 IP의 위치를 입력입력할때 축 방향이 자동으로 잡힙니다.
본선과의 연결관계를 지정하면 종단이 자동으로 계산됩니다.

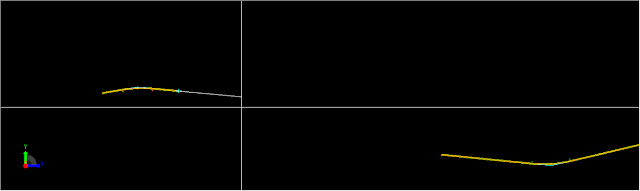

• 분리 선형으로 연결할 본선 2개

• 분리 선형 (우측차로)을 생성

• 통행방식을 일방향(우측)로 선택

분리 선형의 시작점을 지정할때 '비분리 본선 연결' 옵션을 선택

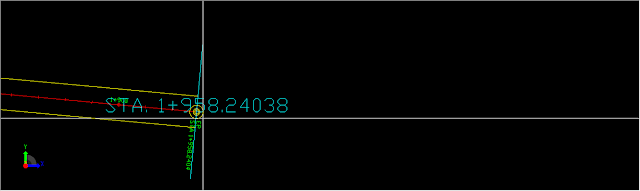

• 분리선형의 시점이 되어야 하는 비분리 본선의 종점을 지정

자동으로 분리선형의 시점이 선택됩니다.

• 다음 IP를 지정

시점에서 첫번째 IP로의 축이 고정된 채로 마우스가 움직입니다.

• 분리선형의 종점이 되어야 하는 비 분리 본선의 시점을 지정

- 자동으로 분리선형의 종점이 선택됩니다.

• 마지막 IP 지정

• 종점에서 마지막 IP로의 축이 고정된 채로 마우스가 움직입니다.

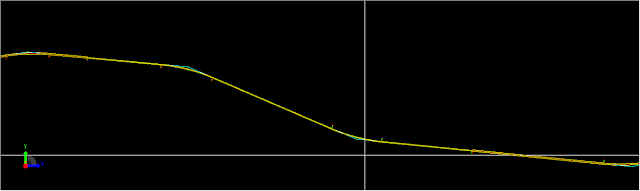

분리선형(우측차로) 완성

• 분리 선형 (좌측차로)을 생성

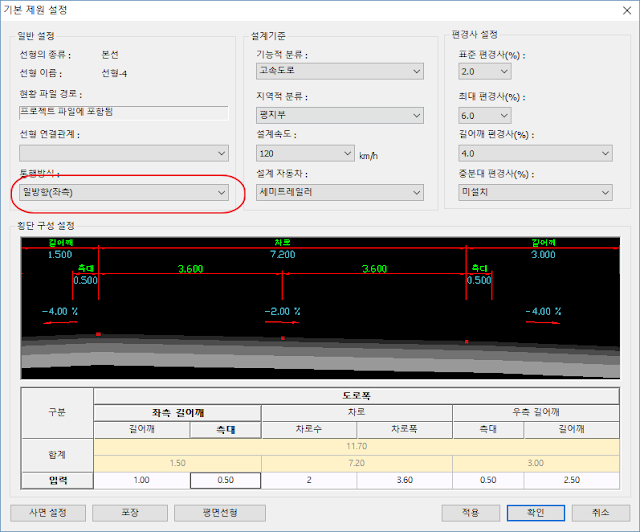

통행방식을 일방향(좌측)으로 선택

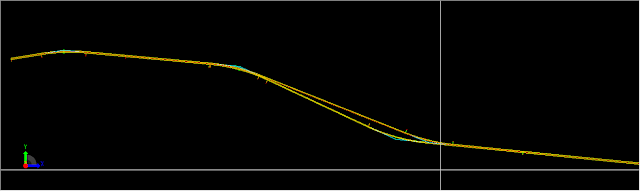

• 우측차로 입력할때와 같은 방식으로 입력해서 좌측차로 완성

• 우측차로와 좌측차로 사이의 노즈를 자동으로 계산합니다.

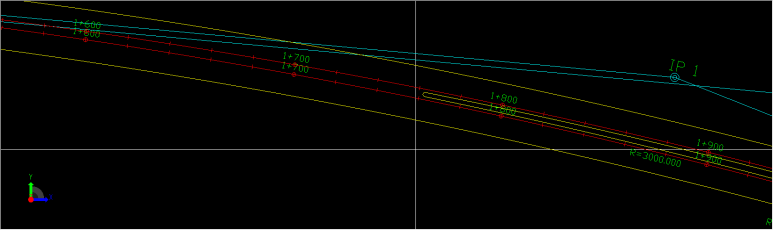

분리선형 시점부 노즈

분리선형 종점부 노즈

• 비분리 본선 연결 옵션을 지정해서 입력하면 분리선형의 종단이 자동으로 계산됩니다.

비분리 본선을 참조해서 자동 계산된 분리선형의 종단
